VP1600高壓粘度計的安裝說明：

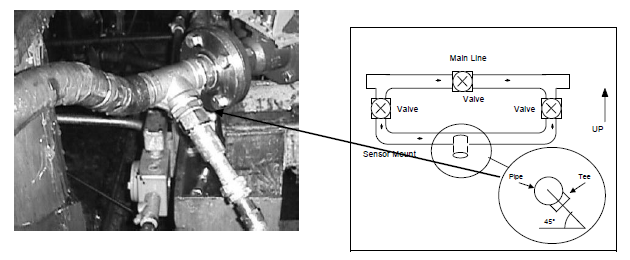

第1步，傳感器安裝圖：我們為您配套專用Tee型三通管焊接在客戶管道上，311探頭傳感器直接插入Tee型管道并用標配的卡箍固定。如下圖：

（ 三通Tee型管建議按角度裝在旁通管路）

第2步， 控制器安裝：控制器通過標配螺紋，直接和311傳感器固定連接，并整體裝于Tee型接頭上。

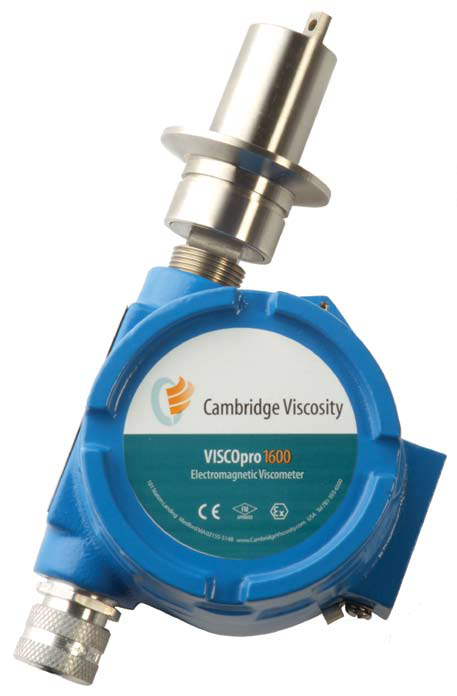

（整體安裝后圖示）

第3步， 控制器另一端接口，連接客戶的12VDC電源和輸出信號線。輸出信號：溫度，粘度，溫度補償粘度（TCV），三種輸出任選兩種(VP1600型粘度計僅有兩個信號輸出端口， VP2000型在線粘度計有5組信號輸出端)。
